온도보상도선

온도보상도선(THERMOCOUPLE EXTENTION WIRE)

보상도선 이란

상온을 포함하는 상당한 범위내에서 사용하는 열전대와 거의 같은 열전적 특성을 갖는 한쌍이 도체에 절연을 하여 열전대의 단자와 기준접점 사이를 이WIRE로 접속하고, 열전대의 단자부분의 온도 변화에 따라 생기는 오차를 보상하기 위하여 사용하는 WIRE를 보상도선이라고 한다.

보상도선 품명 및 약호

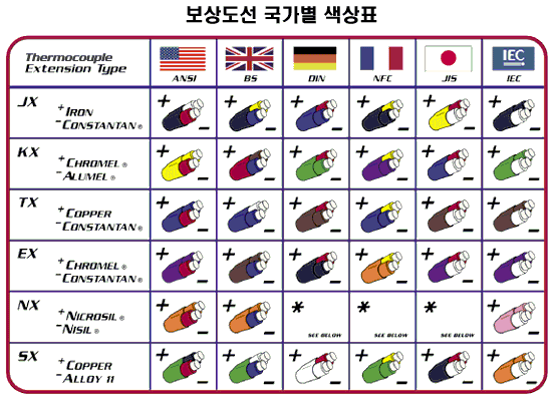

  1. 국제규격 code. (JIS,  ANSI,  DIN 등등)

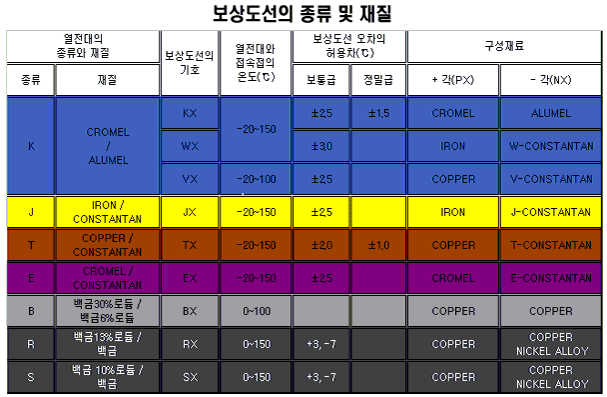

  2. 보상도선의 종류 (KX,  JX,  TX,  EX,  RX,  BX,  NX)
  3. 절연체 및 차폐 재질 (절연체 = V:PVC,  F:TEFLON(FEP),  K:SILICONE,  G:GLASS FIBER) (차폐 = S : SHIELD,  MD : Al/mylar+Drain)
  4. 도체규격 (㎟ or SQ)
  5. 선심구성 (P:  PARALLEL PAIR, C:  TWIST CORE)

제품 규격

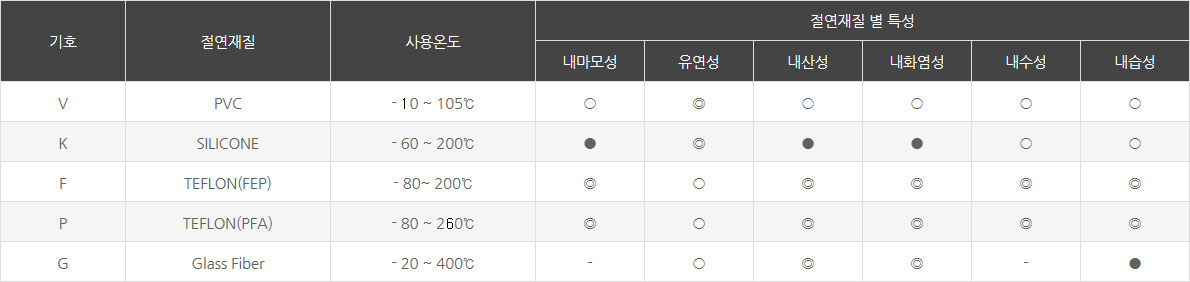

절연재질별 특성

종류 및 구성

1.VV- Type (PVC Insulation & PVC Jacket)

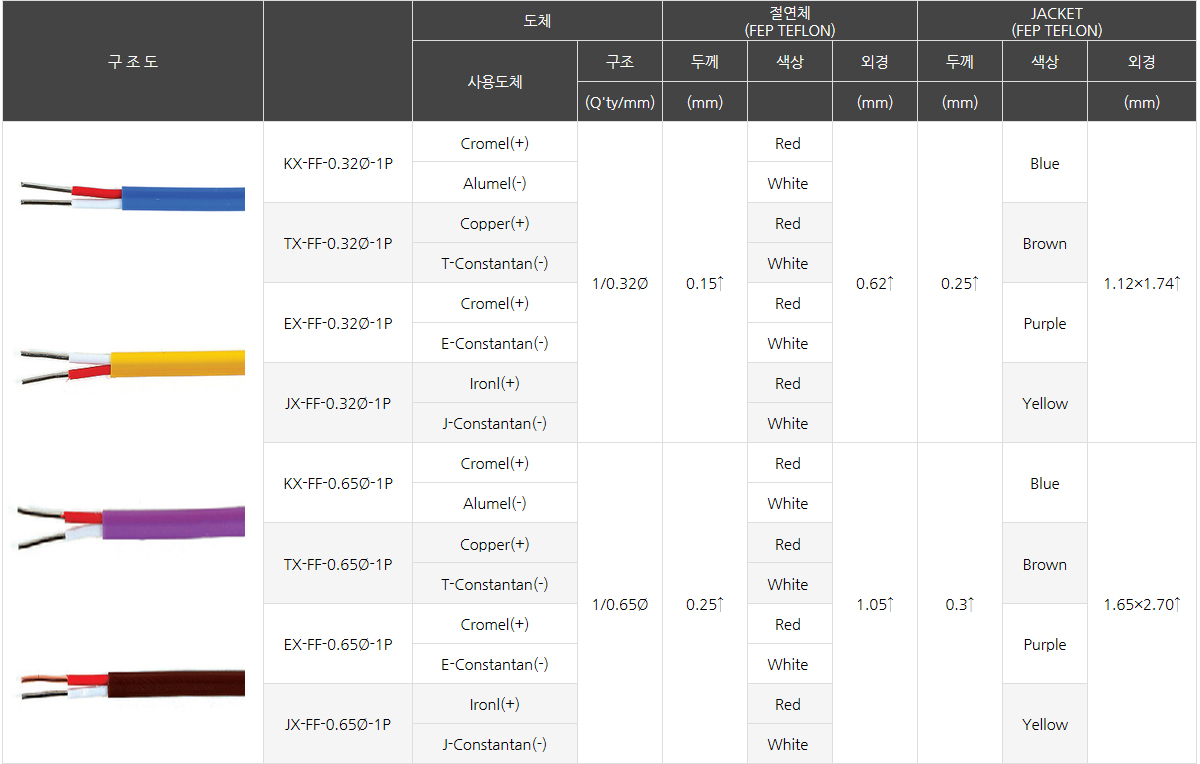

2. FF- Type (Teflon Insulation & Teflon Jacket)

3. GS- Type (Glass yarn Insulation & Copper braid)

4. GG- Type (Glass yarn Insulation & Glass yarn braid)
