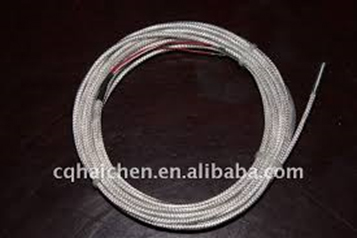

보상도선(PT WIRE)

RTD(Resister Temperature Detetor) 측온저항센서用 리드선

적용범위

금속의 전기저항은 온도의 변화에 따라 증감하며, 전기저항과 온도는 일정한 관계가 있다. 금속선의 저항을 측정함으로써 역으로
온도를 알 수 있는데, 이와 같은 원리를 이용한 온도센서를 R.T.D(Resistance Temperature Detector측온 저항체)라고 하며,
이에 적용되는 RTD WIRE 또는 PT WIRE 라한다

제품 규격

종류 및 구성

  • Conductor : 주석도금 동선(TA)
  • Insulation : Teflon & Glass yarn
  • 형 식 : 2선식, 3선식, 4선식 등 주문의 의한 제작(주로 3선식으로 널리 사용)
  • Jacket : Teflon, Shield & Glass 편조, Silicone 이 주로 사용

1.T-FS Type (Teflon Insulation & Copper braid)

2.T-FK Type (Teflon Insulation & Silicone Jacket)

3.T-GS Type (Glass yarn Insulation & Copper braid)

4.T-FSF Type (Teflon Insulation inner Copper braid & Teflon Jacket)

5.T-FGS Type (Teflon Insulation inner Glass braid & Copper braid )
